AutoCAD 2025 3D 제대로 배우기 Part 2 完

AutoCAD의 3D 모델링 기초

AutoCAD에서 3D 모델링을 시작하기 위해서는 먼저 2D 도면을 이해하는 것이 중요해요. 2D 도면은 평면에서의 형태를 나타내는데, 이 정보를 바탕으로 3D 모델을 만들어내는 거죠. 예를 들어, 어떤 제품의 부품을 설계할 때, 그 부품의 2D 치수를 보고 3D로 형상을 만들어야 해요.

이 과정에서 가장 많이 사용되는 방법이 바로 솔리드 모델링이에요. 솔리드 모델링은 실제 물체처럼 보이고 느껴질 수 있도록 입체적인 형태를 만드는 기법이죠. 이를 위해서는 AutoCAD의 익스트루드(돌출) 기능을 주로 사용하게 될 거예요. 익스트루드 기능을 활용하면 2D 도형을 선택하여 그 도형의 두께를 주어 입체로 만드는 것이 가능해요.

이렇게 2D 도면을 통해 3D 모델을 만드는 과정은 매우 중요하며, 특히 자격증 시험에서도 자주 등장하는 문제예요. 그렇다면 이제 이론적인 부분은 이쯤 하고, 실제 모델링으로 들어가 볼까요?

솔리드 모델링의 실제

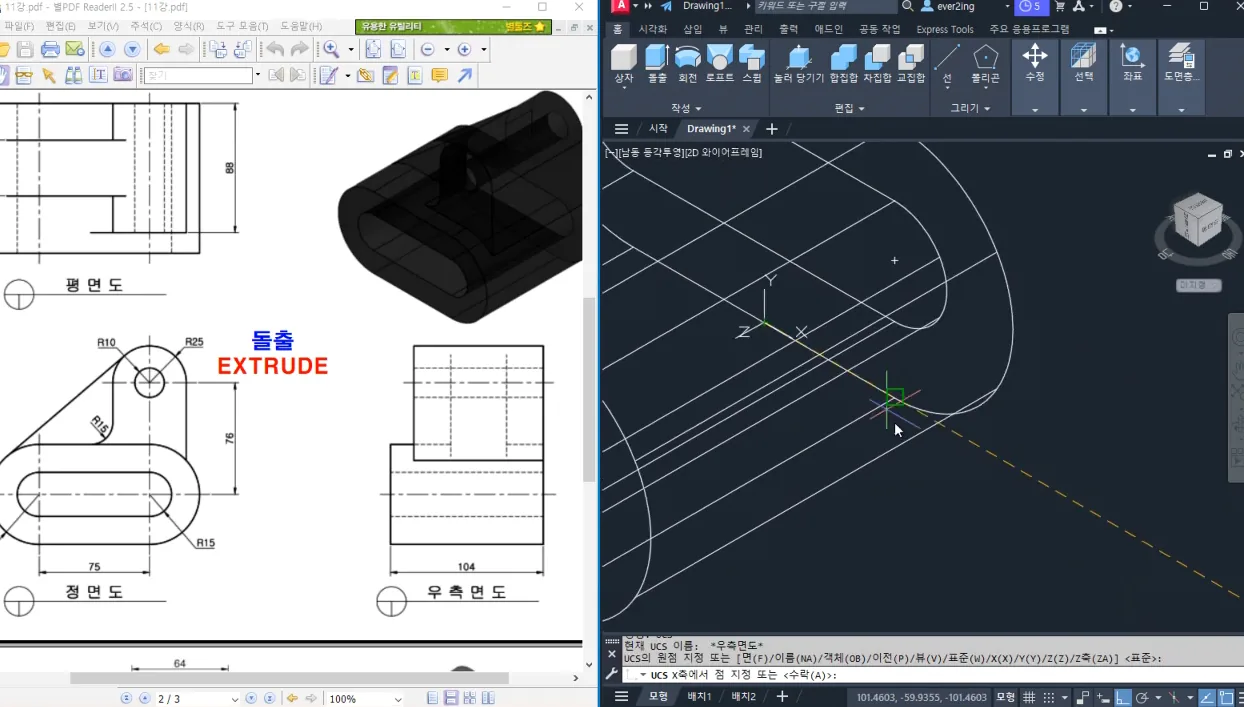

이번 섹션에서는 실제로 AutoCAD를 활용하여 3D 모델을 만들어 볼게요. 예를 들어, 우리는 특정 제품의 부품을 모델링할 건데, 주어진 도면을 보고 필요한 형태를 만들어야 해요. 도면에는 위에서 바라본 평면도, 정면도, 우측면도가 포함되어 있죠.

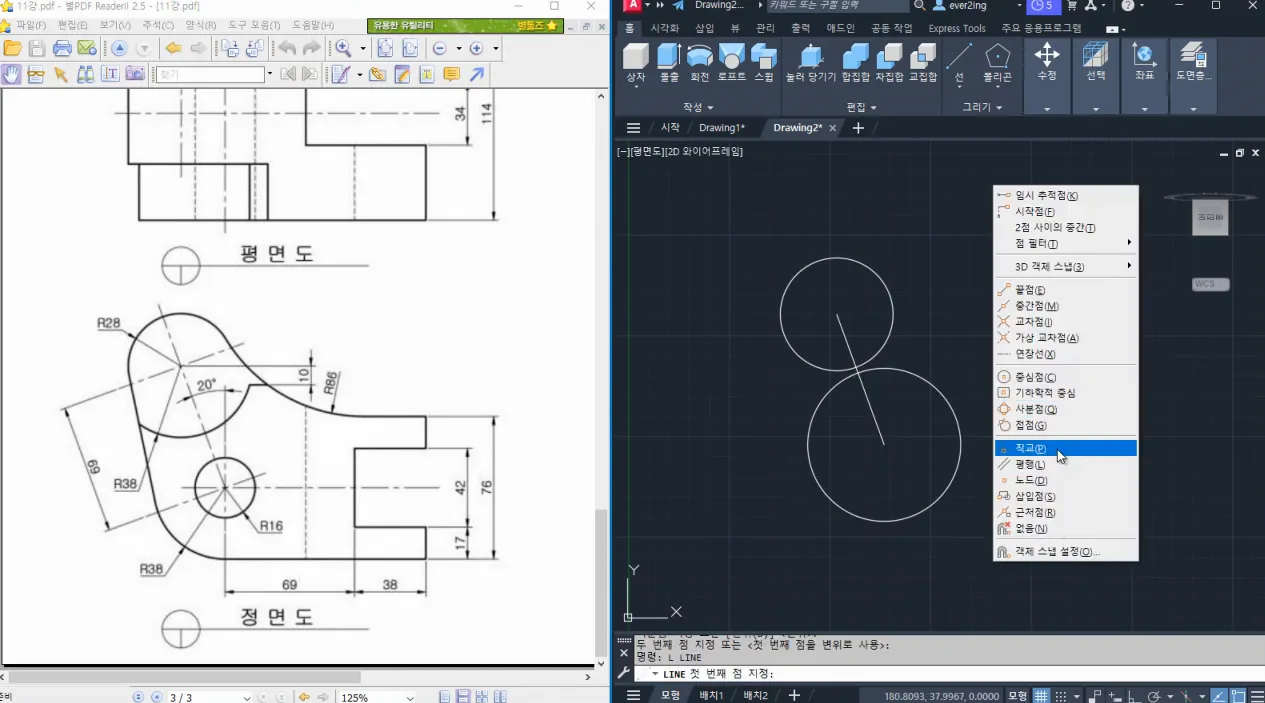

먼저, AutoCAD에서 새 템플릿을 열고 리미트를 설정해 주세요. 일반적으로 가로세로 150에 150 정도면 충분하답니다. 이후, 도면의 형태를 스케치하기 위해 원을 그려보세요. 예를 들어, 큰 반지름이 34인 원을 그린 후, 이를 기준으로 다른 도형을 만들어 나갈 수 있어요.

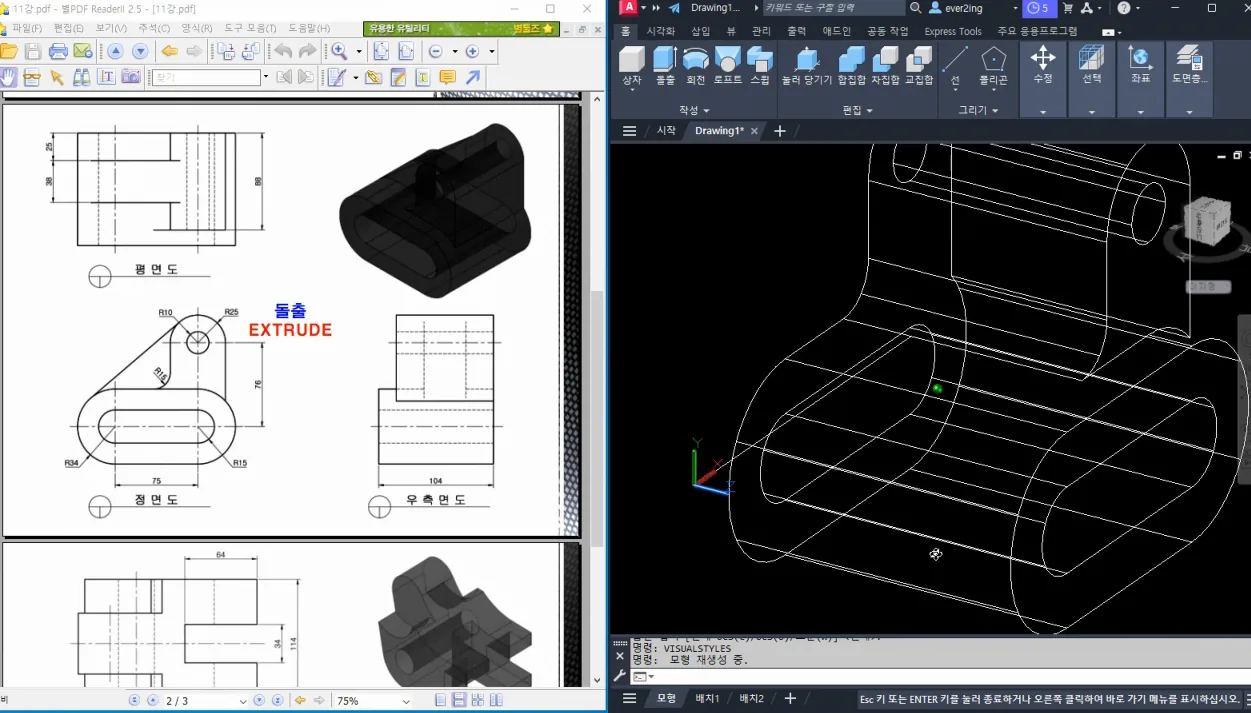

스케치가 완료되면, 이제 익스트루드 기능을 활용하여 2D 도형을 3D로 변환해보세요. 이때, 익스트루드 할 두 개체를 선택하고 원하는 두께를 입력하면 입체적으로 변환됩니다. 예를 들어, 10만큼 돌출하는 식으로요.

이런 방식으로 3D 모델을 만들면, 각 단계를 반복하며 점차 복잡한 형태로 발전시킬 수 있어요. 또한, 모델이 완성된 후에는 차집합 기능을 사용하여 내부를 비우는 것도 잊지 마세요. 이렇게 단계별로 진행하면, 3D 모델링의 기초를 확실히 다질 수 있습니다.

실전 팁과 주의사항

마지막으로 3D 모델링을 하면서 유의해야 할 점과 실전 팁을 몇 가지 소개할게요. 첫째, 항상 뷰를 조정하며 작업하세요. 뷰를 자주 바꾸면 모델의 형태가 어떻게 보이는지 쉽게 확인할 수 있어요.

둘째, 스케치할 때 치수를 정확히 입력하는 것이 중요해요. 2D 도면에서 주어진 치수를 놓치면, 모델이 정확히 만들어지지 않을 수 있죠. 그리고 모델링 중간중간에 비주얼 스타일을 변경하여 입체적으로 보이게 하는 것도 도움이 돼요.

셋째, 모델의 부분을 조인하여 하나의 덩어리로 만드는 과정도 중요해요. 여러 개체가 따로 존재하면, 이후에 수정하거나 사용하기가 불편해질 수 있어요. 마지막으로, 익스트루드 후에는 항상 차집합을 확인하여 원하는 모양이 잘 만들어졌는지 점검하세요.

이런 실전 팁들을 잘 기억하고 활용하면, 여러분도 3D 모델링을 훨씬 더 수월하게 할 수 있을 거예요!
