[맨처음 틴커캐드] 3D모델링 기초 강좌(1/3강) - [첫 시작] : 도형변경, 정렬, 글자삽입, 작업평면도구 활용

1. 틴커캐드 시작하기

틴커캐드를 사용하려면 먼저 구글에 로그인한 후, 틴커캐드 웹사이트에 접속해야 해요. 로그인 후, 상단 메뉴에서 ‘디자인’으로 이동하고, ‘새로 만들기’를 클릭하면 3D 디자인 화면이 열리죠. 여기서부터 본격적으로 모델링을 시작할 수 있어요.

처음에는 마우스 사용법에 익숙해지는 것이 중요해요. 마우스 왼쪽 버튼 클릭으로 도형을 선택하고, 휠을 돌려서 확대/축소를 할 수 있어요. 오른쪽 버튼을 클릭하여 화면을 회전시키는 것도 잊지 마세요. 이러한 기본 조작에 익숙해지면 작업이 훨씬 수월해질 거예요.

틴커캐드의 작업 평면은 20cm x 20cm 크기이고, 그리드 스냅 기능이 있어 1mm 단위로 정확하게 도형을 배치할 수 있어요. 이 점은 특히 3D 프린터와의 호환성을 고려할 때 유용하답니다. 일반적으로 가정용 3D 프린터는 200mm x 200mm x 200mm의 크기를 지원하니까요.

2. 기본 도형 활용하기

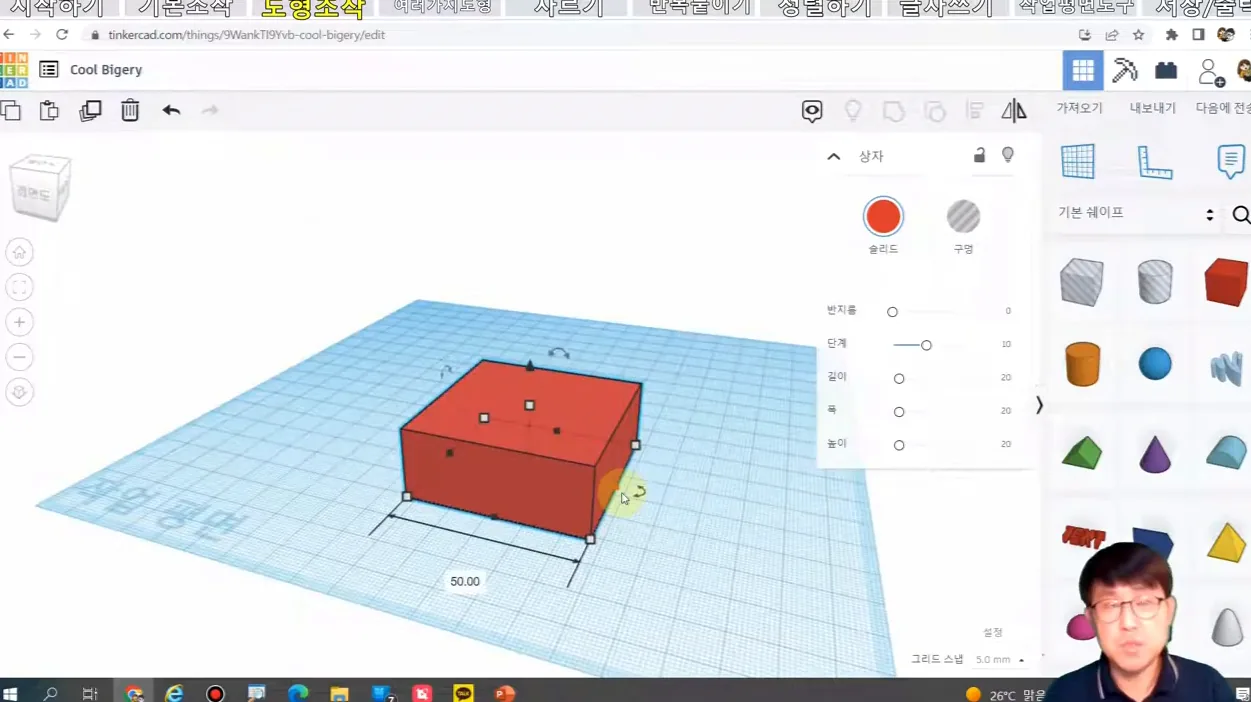

틴커캐드에서는 다양한 기본 도형을 제공해요. 도형을 클릭하면 흰색과 검은색 포인트가 나타나는데, 흰색 포인트는 크기를 조절하고, 검은색 포인트는 회전 기능을 가지고 있어요. 예를 들어, 흰색 포인트를 드래그하면 도형의 크기를 조절할 수 있고, 검은색 포인트를 사용해 도형을 회전할 수 있어요.

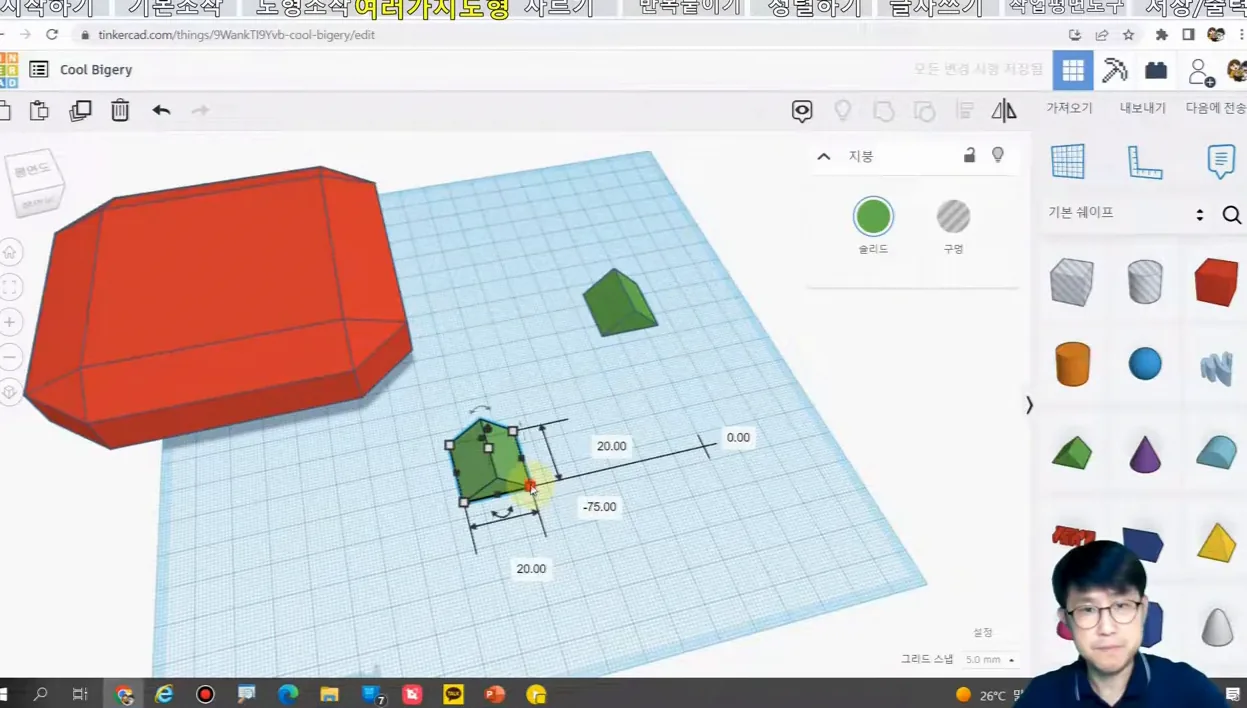

도형의 크기를 수치로 입력할 수도 있어요. 예를 들어, 특정 도형의 너비를 50mm로 설정하고 싶다면, 해당 포인트에 숫자를 입력하면 되죠. 이때 주의해야 할 점은, 회전 각도를 정할 때 각도가 초기화되는 경우가 많으니, 어떤 각도로 회전했는지를 기억하는 것이 좋아요.

또한, 틴커캐드에서는 쉬프트(Shift)와 알트(Alt) 키를 활용해 도형의 크기를 조절할 수 있어요. 쉬프트를 누르면 도형이 해당 포인트를 기준으로 커지고, 알트를 누르면 도형이 중앙을 기준으로 커지죠. 이 기능을 활용하면 더 정교한 디자인이 가능하답니다.

3. 작업 평면 도구와 정렬 기능

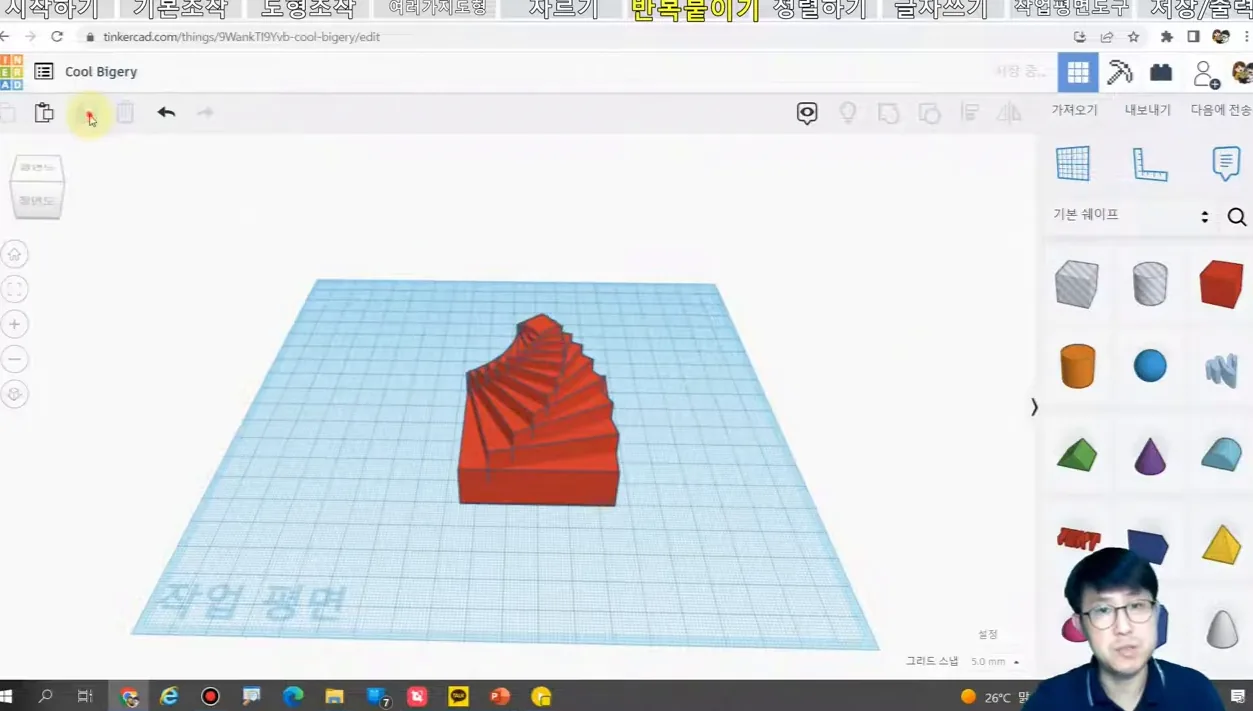

작업 평면 도구는 도형을 원하는 위치에 정확하게 배치하는 데 유용해요. 예를 들어, 사선으로 도형을 배치하고 싶을 때 이 도구를 사용하면 쉽게 작업할 수 있어요. 도형을 클릭한 상태에서 작업 평면 도구를 선택하고, 원하는 위치에 놓으면 새로운 평면이 생겨요.

정렬 기능도 디자인을 깔끔하게 만드는 데 필수적이에요. 여러 도형을 드래그하여 선택한 후, 정렬 버튼을 클릭하면 가상의 모양이 나타나면서 도형들이 정렬되죠. 이는 디자인의 일관성을 유지하는 데 큰 도움이 됩니다.

마지막으로, 텍스트 삽입 기능을 활용하여 원하는 글씨를 추가할 수 있어요. 하지만 한글 글꼴은 지원하지 않으니, 영어로 작성해야 하고, 글씨 크기나 위치를 조절하는 것이 중요해요. 이를 통해 더욱 완성도 높은 3D 모델을 만들 수 있을 거예요.
