[임베디드 입문용 39-2] ADC는 이렇게 쓰세요

ADC의 전압 참조 이해하기

ADC를 사용할 때 가장 먼저 알아야 할 것은 전압 참조(Reference Voltage)입니다. 전압 참조는 ADC가 아날로그 신호를 디지털로 변환할 때 기준으로 삼는 전압이에요. 예를 들어, 데이터 시트에 따르면, 특정 칩의 전압 참조는 최소 2.4V에서 최대 3.6V까지 설정할 수 있죠. 이 범위를 벗어나면 ADC의 정확도가 떨어질 수 있으니 주의해야 해요.

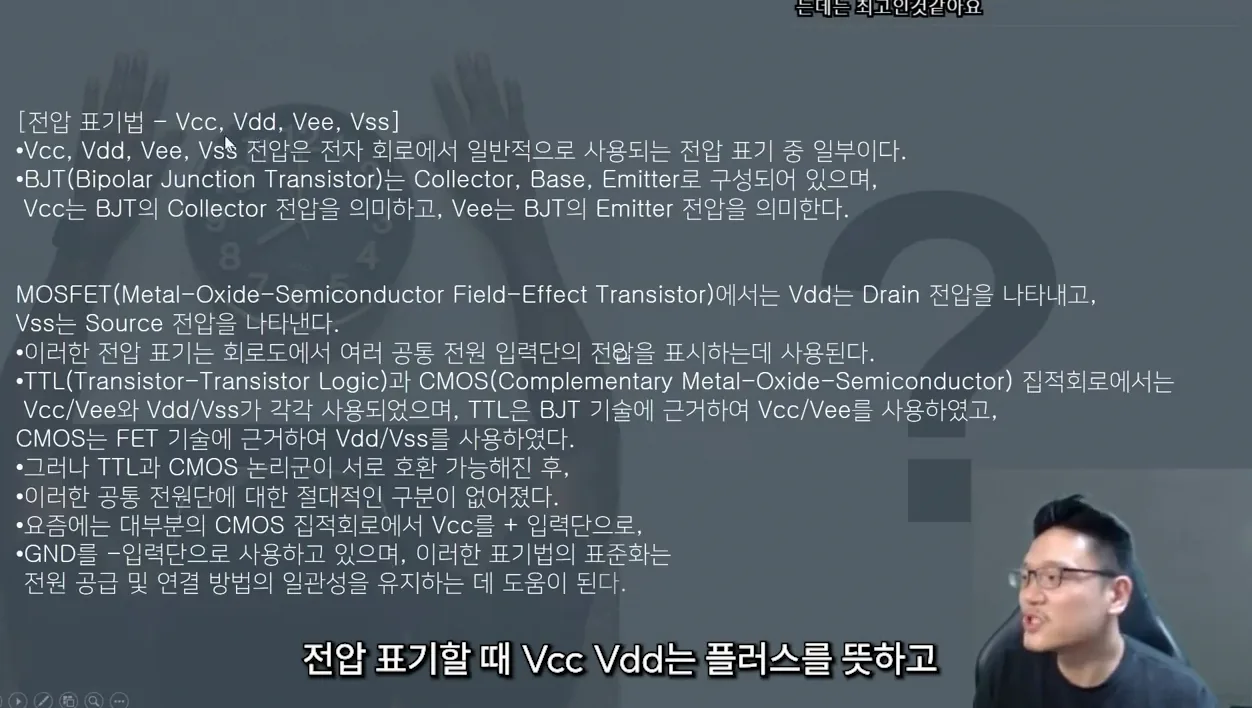

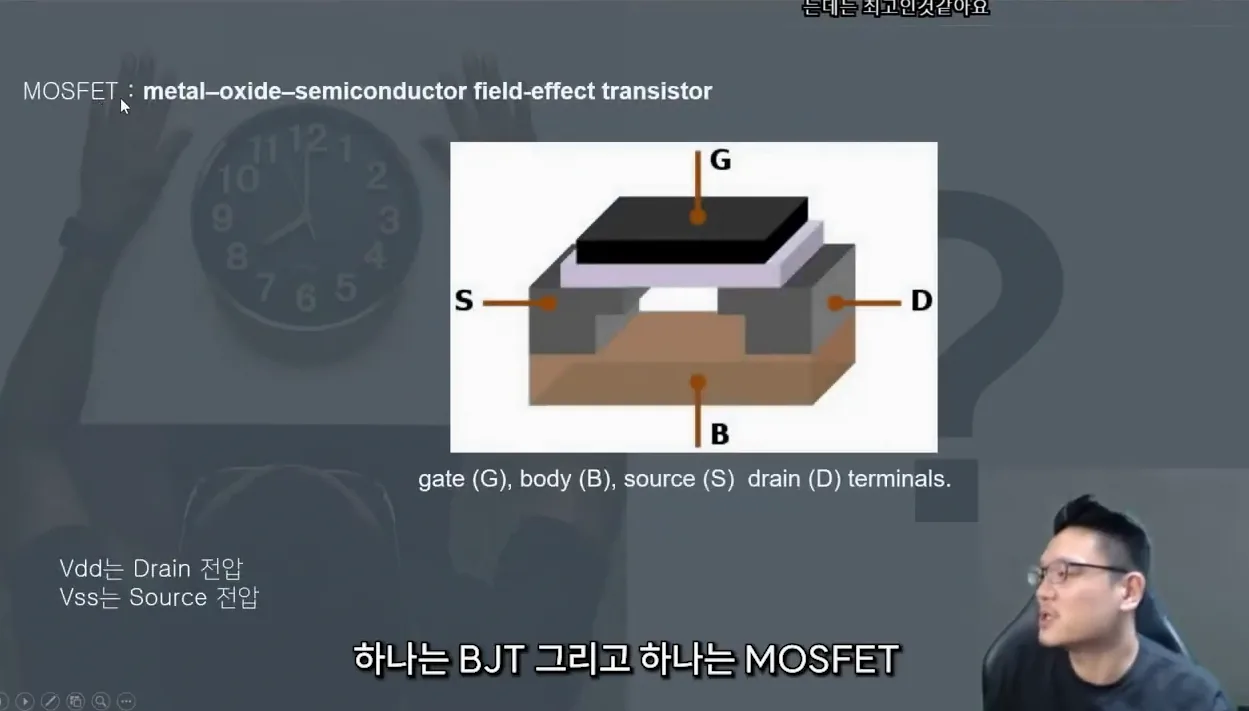

또한, 전압 참조는 내부적으로 VDDA와 연결되어 있을 수 있습니다. VDDA가 3.3V일 경우, ADC의 전압 참조는 자동으로 3.3V가 되는 구조죠. 반대로, 외부 전압 참조를 사용하고 싶다면, 해당 핀에 적절한 전압을 공급해야 해요. 예를 들어, 특정 칩에서는 2V의 외부 전압을 입력하여 전압 참조를 설정할 수 있죠.

마지막으로, 전압 참조의 마이너스 단자는 일반적으로 그라운드에 연결됩니다. 이를 통해 ADC는 0V부터 최대 전압까지의 범위를 측정할 수 있어요. 이처럼 전압 참조를 이해하고 설정하는 것이 ADC의 성능을 극대화하는 데 큰 도움이 됩니다.

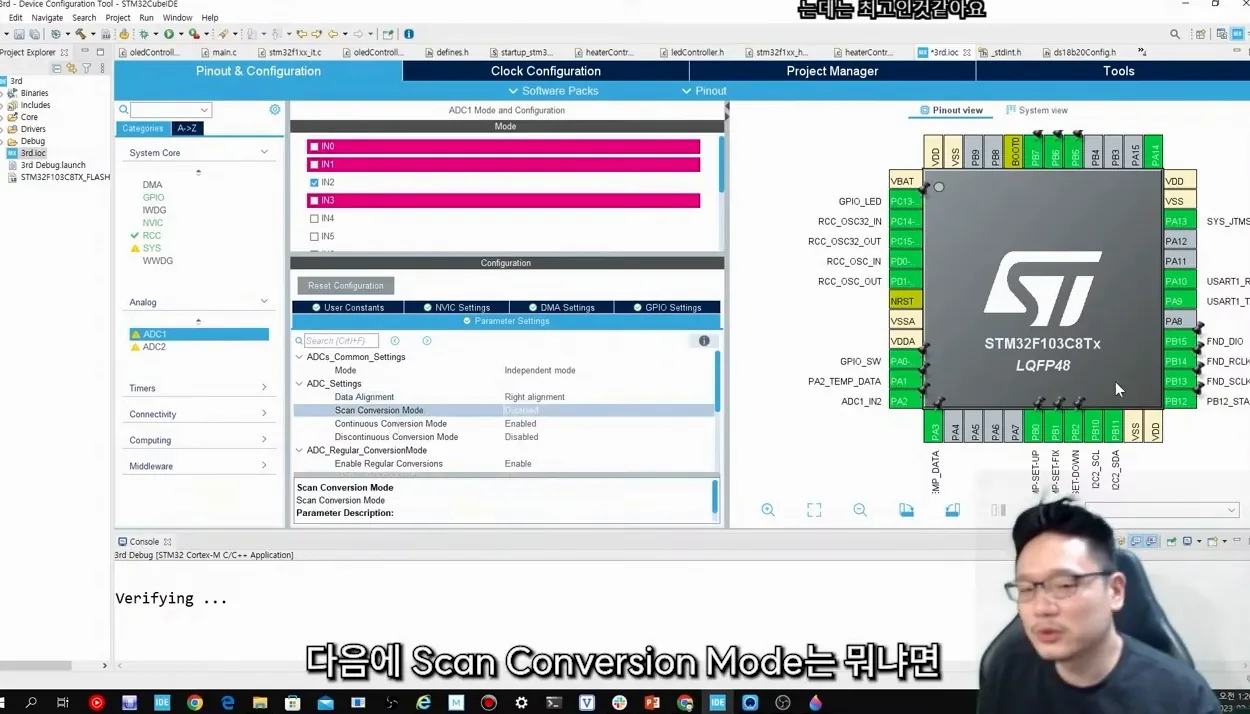

ADC 설정 방법 및 모드

ADC를 설정할 때는 여러 가지 모드를 선택할 수 있어요. 가장 기본적으로는 인디펜던트 모드가 있습니다. 이 모드에서는 ADC1과 ADC2가 독립적으로 작동하죠. 또한, 컨버전 모드에는 두 가지가 있어요: 레귤러 모드와 인젝션 모드입니다.

레귤러 모드는 여러 개의 채널에서 데이터를 수집할 때 사용해요. 예를 들어, 2번 채널에서 데이터를 수집한 후, 다음에는 자동으로 3번 채널로 넘어가는 방식이죠. 반면, 인젝션 모드는 특정 채널에서만 데이터를 수집하려고 할 때 사용해요. 이 두 모드는 각기 다른 용도에 맞춰 활용할 수 있으니 상황에 따라 선택해야 해요.

또한, ADC의 데이터 정렬 방식을 설정할 수 있는데, 왼쪽 정렬과 오른쪽 정렬이 있습니다. 오른쪽 정렬을 선택하면 최상위 비트가 0으로 설정되고, 왼쪽 정렬을 선택하면 최상위 비트에 값이 들어가게 되죠. 일반적으로는 오른쪽 정렬을 많이 사용해요.

마지막으로, 샘플링 타임을 적절히 설정하는 것도 중요해요. 너무 짧으면 노이즈가 발생할 수 있고, 너무 길면 CPU 사이클을 많이 소모할 수 있습니다. 데이터 시트를 참조하여 적절한 값을 설정하는 것이 좋습니다.

실전에서의 주의사항 및 팁

ADC를 실전에서 사용할 때는 몇 가지 주의사항이 있어요. 첫째, 클럭 주파수를 적절히 설정해야 합니다. 데이터 시트에 따르면, ADC의 클럭 주파수는 최대 14MHz로 설정해야 해요. 이를 초과하면 오작동할 수 있으니 항상 클럭 주파수를 체크하는 것이 좋습니다.

둘째, 각 모드의 특성을 이해하고 사용해야 해요. 예를 들어, 레귤러 모드는 데이터를 수집하는데 레지스터를 하나만 사용하므로, 데이터가 중복되거나 혼동될 수 있어요. 반면, 인젝션 모드는 각 채널이 개별 레지스터를 가지고 있으니 더 정확한 데이터를 수집할 수 있습니다.

셋째, 인터럽트를 활용해보세요. ADC의 컨버전이 완료되면 인터럽트를 발생시켜 데이터를 처리할 수 있도록 하면, 시스템의 반응성을 높일 수 있습니다. 인터럽트를 설정하는 방법은 데이터 시트에 나와 있으니 참고하면 좋아요.

마지막으로, 데이터 시트를 항상 참고하는 것이 중요해요. 데이터 시트에는 각종 설정 방법, 전압 범위, 클럭 주파수 등 중요한 정보가 담겨 있으니, 필요한 정보를 꼼꼼히 확인하는 습관을 들이세요.
