AI 데이터센터 열, 쿨링, 전력 관리 시뮬레이션 어떻게 하나? [세미남826@토크아이티, 정규익 AE 매니저 / Ansys Korea]

AI 데이터센터 열과 쿨링 시뮬레이션 기본

후배들, AI 데이터센터에서 열 관리는 정말 생명줄이에요. GPU가 많아지면 서버 하나하나가 고열을 뿜어내는데, 이걸 제대로 안 다루면 장비 수명이 반으로 줄어요. 저도 초보 때, 단순히 에어컨만 더 달아야 한다고 생각했지만, 실제로는 공기 흐름과 쿨링 시스템의 상호작용이 핵심이더라고요. 오늘은 Ansys의 플루언트 같은 도구로 이걸 어떻게 시뮬레이션하는지 단계별로 설명할게요.

먼저, 기본 개념부터 차근차근 알아봐요. AI 데이터센터의 열 문제는 주로 렉(rack) 안 서버에서 발생해요. 각 GPU가 300W 이상의 열을 내는데, 이 뜨거운 공기가 제대로 배출되지 않으면 주변 온도가 50도 이상 치솟아요. 비교해보면, 일반 사무실 에어컨으로는 감당이 안 돼요. 왜냐하면 데이터센터는 밀폐된 공간에서 고밀도 열원이 집중되기 때문이에요. Ansys의 시뮬레이션은 여기서 유동 해석(CFD)을 통해 공기 흐름을 예측해요. 예를 들어, 서버룸 도식을 그려서 에어컨 위치와 렉 간격을 모델링하면, 스트림라인(공기 흐름선)을 시각화할 수 있어요.

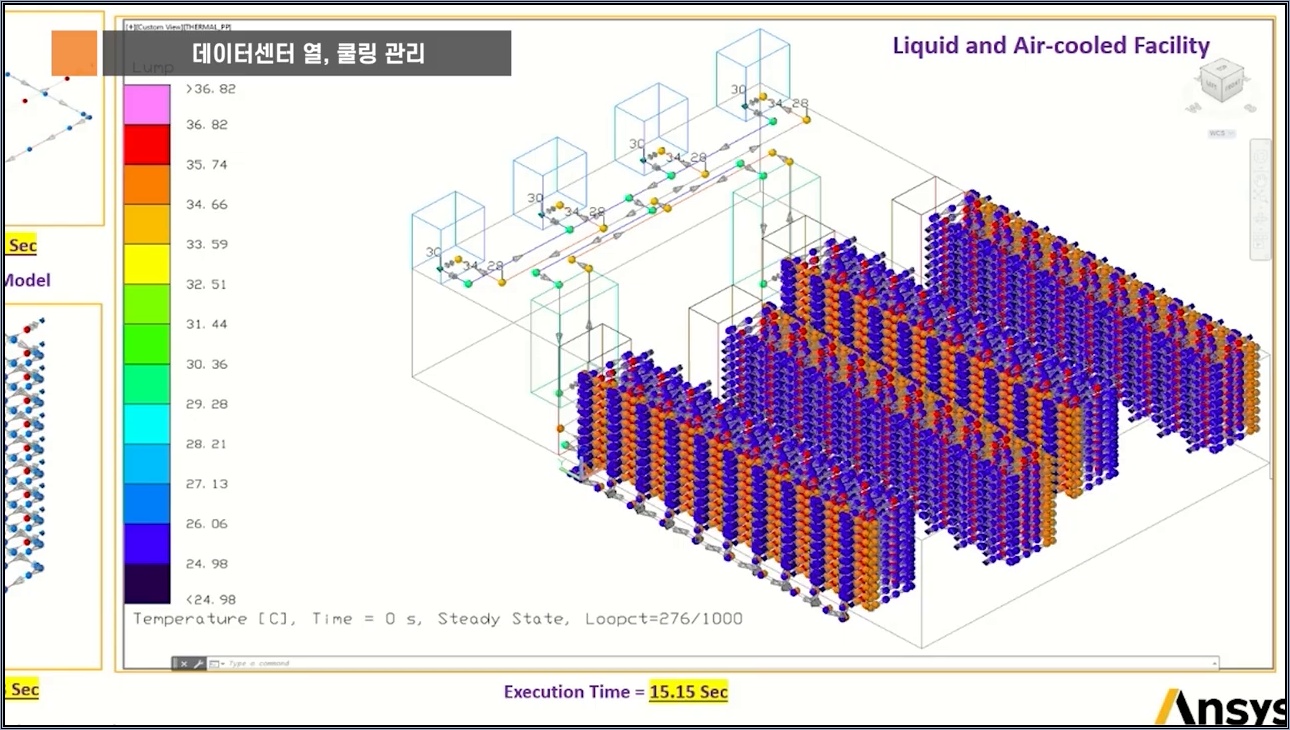

단계별로 해보죠. 첫째, 모델링 단계예요. Ansys Icepack 라이브러리를 써서 렉, CRAC(컴퓨터 룸 에어컨디셔너), 배기 시스템을 표현해요. 실제 예시로, 렉 하나가 10kW 열을 내는 경우를 입력하면, 공기 유속과 온도 분포를 계산해요. 둘째, 해석 실행이에요. 에어 쿨링과 리퀴드 쿨링을 동시에 고려한 네트워크 모델을 쓰면, 서버 하나 계산에 1.3초, 전체 시스템에 15초밖에 안 걸려요. 이게 왜 대단하냐면, 기존 3D 풀 모델링은 며칠 걸리는데 비해 100배 이상 빠르거든요. 셋째, 결과 분석이에요. 각 렉의 온도가 40도 이하로 유지되는지 확인하고, 핫스팟(뜨거운 구역)을 찾아요. 팁으로는, 렉 간격을 1.2m로 최적화하면 공기 순환이 20% 좋아져서 쿨링 비용이 줄어요.

더 깊게 들어가면, 요즘 트렌드인 리퀴드 쿨링이에요. 칩에 유로를 파고 냉각수를 흘리는 방식인데, 다상 유동(액체-기체 상전이)을 시뮬레이션해야 해요. 플루언트로 이걸 하면, 증발과 응축 과정을 정확히 예측할 수 있어요. 예를 들어, NVIDIA의 H100 GPU처럼 700W 열을 내는 칩에서, 냉각수 유량을 0.5L/min으로 조절하면 온도가 25도로 떨어져요. 비교하면, 에어 쿨링은 40도까지 올라가지만 리퀴드는 15도 낮춰요. 하지만 비용이 2배 들 수 있으니, 시뮬레이션으로 ROI(투자 수익률)를 먼저 계산하세요.

실전 팁 하나 더 드릴게요. Ansys Summer Desktop을 써보세요. 네트워크 모델로 에어와 리퀴드를 통합하면, 초보자도 쉽게 시작할 수 있어요. 실제 프로젝트에서, 이걸로 데이터센터 쿨링 설계를 30% 효율화했어요. 주의할 점은, 모델 입력 데이터의 정확성이에요. 실제 GPU 열 출력치를 측정하지 않으면 오류가 나요. 대안으로는 오픈소스 OpenFOAM을 써보는 거예요. Ansys만큼 세밀하진 않지만, 무료로 기본 유동 해석을 해볼 수 있어요. 이렇게 하면, AI 데이터센터 열 관리를 미리 잡아서 안정적인 운영이 가능해져요.

이 섹션에서 배운 걸 적용하면, 여러분의 데이터센터가 '뜨거운 지옥'이 아닌 '시원한 천국'이 될 거예요. 다음으로 넘어가서, 이 시뮬레이션을 실시간 운영에 어떻게 연결할지 볼게요.

디지털 트윈으로 운영 최적화하기

자, 이제 시뮬레이션 결과를 넘어 실시간 운영으로 가봐요. 후배 여러분, 데이터센터를 짓는 데만 열심히 하면 뭐해요? 운영 중에 열폭주나 비효율이 생기면 비용이 폭증하잖아요. 저도 과거에 사일로화된 팀 때문에 협업이 안 돼서 고생했어요. 디지털 트윈이 등장하면서, 복잡한 AI 데이터센터를 가상으로 복제해 최적화하는 게 표준이 됐어요. Ansys의 Twin Builder 플랫폼으로 이걸 어떻게 구현하는지, 새로운 관점에서 설명할게요.

디지털 트윈의 배경부터요. 이는 물리적 시스템의 가상 쌍둥이로, 센서 데이터와 시뮬레이션을 실시간 연동해요. AI 데이터센터에서 공조 흐름을 화살표로 시각화하면, 에어컨 작동과 렉 열 발생을 한눈에 봐요. 왜 중요한가? 각 부서(기계, 전기)가 따로 일하면 통합 관리가 안 되는데, 트윈은 컴포넌트(부품 모델)를 연결해 전체를 보여줘요. 예를 들어, 회로도처럼 렉과 쿨링 시스템을 배치하면, PUE(Power Usage Effectiveness)를 실시간 모니터링할 수 있어요. PUE가 1에 가까울수록 좋고, 일반 데이터센터는 1.5지만 트윈으로 1.2까지 낮출 수 있어요.

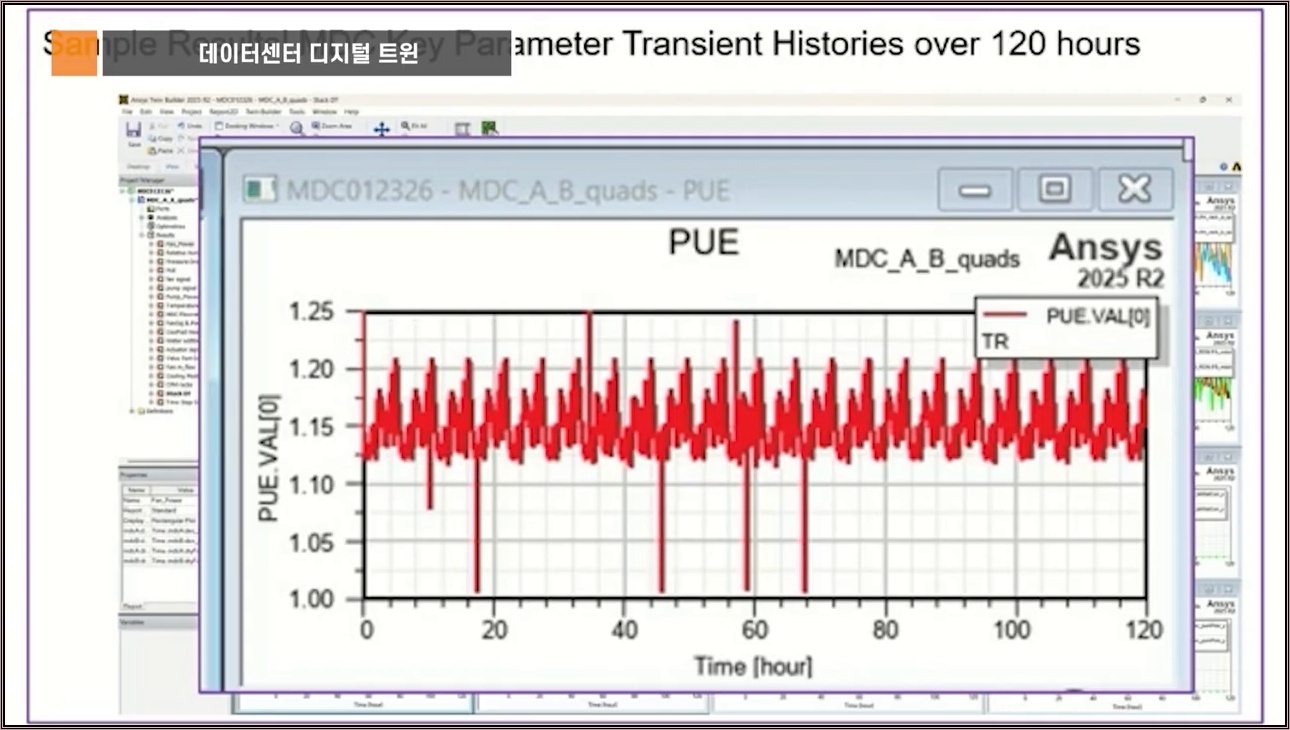

구현 단계는 세 부분이에요. 첫째, 컴포넌트 모델링이에요. ROM(Reduced Order Model)을 써서 복잡한 3D 모델을 단순화해요. Ansys에서 제공하는 라이브러리로, 서버 하나를 라인으로 표현하면 계산 속도가 1000배 빨라져요. 둘째, Twin Builder에서 통합이에요. 부품을 드래그-드롭으로 연결해 디지털 회로도를 만듭니다. 실제 예시로, MDC(Monitoring Dashboard Center)에서 온도와 PUE를 대시보드로 확인해요. 셋째, 실시간 운영이에요. 센서 데이터를 입력하면, 최적화 알고리즘으로 쿨링 팬 속도를 자동 조절해요. 팁: AI를 활용해 ROM을 학습시키면, 기존 모델보다 정확도가 15% 올라가요. Ansys도 AI 기반 모델을 제공하니, 데이터로 학습해 보세요.

비교 분석 해보면, 전통 운영은 수동 모니터링으로 에너지 낭비가 20%예요. 디지털 트윈은 예측으로 이를 10% 줄여요. 예를 들어, 갑작스러운 GPU 로드 증가 시 열폭주를 미리 감지해 쿨링을 강화하면, 다운타임이 50% 감소해요. 주의사항은 모델 정확도예요. ROM 제작에 리소스가 많이 들지만, 투자만큼 성능이 좋아져요. 대안으로 Siemens의 MindSphere를 써보세요. Ansys만큼 CFD가 강하지 않지만, IoT 통합이 쉽고 비용이 30% 적어요.

실전 팁으로, 콜라보를 강조할게요. 사일로 팀을 디지털 트윈 워크숍에 모아서 시뮬레이션 결과를 공유하세요. 저는 이걸로 프로젝트 기간을 2개월 단축했어요. 또, 최적화 시나리오를 테스트해보세요. 예를 들어, 에너지 최소화 모드로 쿨링을 조정하면 연간 전력 비용이 15% 절감돼요. 이렇게 디지털 트윈을 쓰면, AI 데이터센터 운영이 훨씬 스마트해져요. 다음 섹션에서 전력 관리로 넘어가며, 이걸 어떻게 에너지 전체에 적용할지 볼게요.

전력 관리와 에너지 효율 향상

후배들, AI 데이터센터는 전기를 '괴물처럼' 잡아먹어요. 발전소 근처에 지어야 할 정도로요. 저도 도심 프로젝트에서 송전 문제로 애먹었는데, 시뮬레이션으로 효율을 높이는 게 해결책이에요. 이번엔 Ansys로 전력 변환과 분배를 어떻게 관리하고, ESG 기준을 맞추는지 실용적으로 풀어볼게요. 열·쿨링과 연계해 전체 에너지 효율을 보는 관점이 핵심이에요.

먼저, 전력 관리의 맥락이에요. GPU 클러스터 하나가 1MW를 소비하는데, 변환 손실만 10%예요. 고전압을 데이터센터로 전달할 때 트랜스포머, 케이블, 버스바가 관건이에요. Ansys Maxwell로 전자기장 시뮬레이션을 하면, 손실을 최소화할 수 있어요. 예를 들어, 버스바 구조를 최적화하면 효율이 98%까지 올라가요. 비교하면, 일반 케이블은 95%지만, 복잡한 버스바는 시뮬레이션 없인 설계가 어려워요.

단계별 실전 가이드예요. 첫째, 단품 레벨 설계예요. 제너레이터나 모터의 효율을 계산해요. Ansys로 릴레이 스위칭 손실을 분석하면, 5% 에너지 절감이 돼요. 둘째, 시스템 통합이에요. 디지털 트윈으로 재생 에너지(풍력, 태양광)를 변환·분배 과정을 모델링해요. 예: 바람 에너지가 들어올 때 인버터 효율을 97%로 최적화. 셋째, ESG 준수예요. 탄소 배출을 정량화해 EU CBAM(탄소국경조정제도)에 대응하세요. Ansys Granta로 제품 lifecycle 탄소 footprint를 추적하면, 수출 시 증거가 돼요.

팁과 주의사항이에요. 재생 에너지 통합 시, 변동성을 시뮬레이션하세요. 태양광 출력이 30% 변할 때 배터리 충전을 최적화하면 안정성이 40% 좋아져요. 비용 비교: 초기 투자 20% 증가지만, 장기적으로 PUE 1.1 달성으로 회수돼요. 주의할 건, 고전압 시뮬레이션의 안전성 – 실제 테스트 전에 가상으로 검증하세요. 대안 도구로는 ETAP을 추천해요. 전력 시스템 전문으로, Ansys보다 송배전 분석이 세밀해요.

마지막 팁: 전체 워크플로를 자동화하세요. Ansys 워크벤치로 열·쿨링·전력을 연동하면, 에너지 효율이 25% 향상돼요. 실제 사례로, 한 프로젝트에서 이걸로 연간 100만 kWh 절감했어요. ESG 이슈가 뜨거운 지금, 이런 시뮬레이션으로 지속 가능한 AI 데이터센터를 만들어요. 이 글 읽고 바로 도전해보세요!
